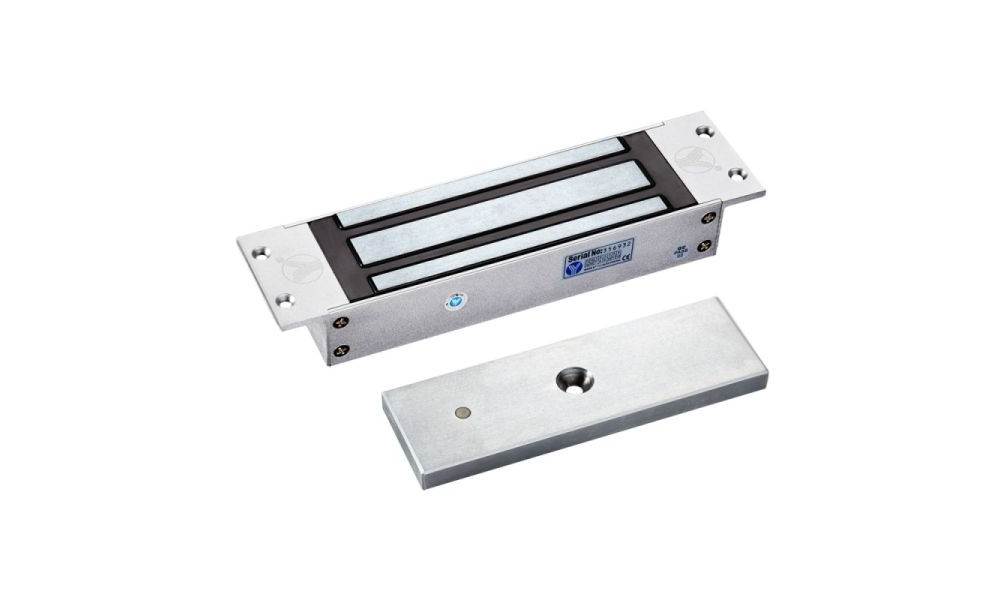

Електромагнітний замок YM-500M для контролю доступу

YM-500M – врезной электромагнитный замок с силой удержания до 500 кг на разрыв.

Компания-производитель YLI Electronic.

Предназначен для внутренней установки на тяжелые металлические, деревянные, противопожарные двери.

Посмотреть принцип работы, функционал и монтаж ЭЛЕКТРОМАГНИТНОГО ЗАМКА на примере модели YM-180 от YLI Electronic

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-500M

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-500M

Сила удержания: 500 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/420mA | 24V/210mA

Размеры:

замок с крепежной планкой: 254х65.8х38.8мм;

ответная планка: 185х60х13мм

КОМПЛЕКТАЦИЯ YM-500M

электромагнитный замок с крепежной планкой

ответная часть

крепежный комплект

инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

• Подготовьте нишу для замка и подведите провод

• Подключите провод к замку

• Установите замок в нишу и закрепите шурупами

• Подготовьте нишу в двери для ответной планки (так, чтоб в закрытом состоянии ответная планка находилась напротив замка)

• Закрепите ответную планку и зафиксируйте шурупами

ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

(+) к красному проводу;

(-) к чёрному

СОВМЕСТИМОСТЬ
Электромагнитный замок YM-500M совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
