Електромагнітний замок YM-350W-S (вологостійкий) з датчиком стану замка для системи контролю доступу

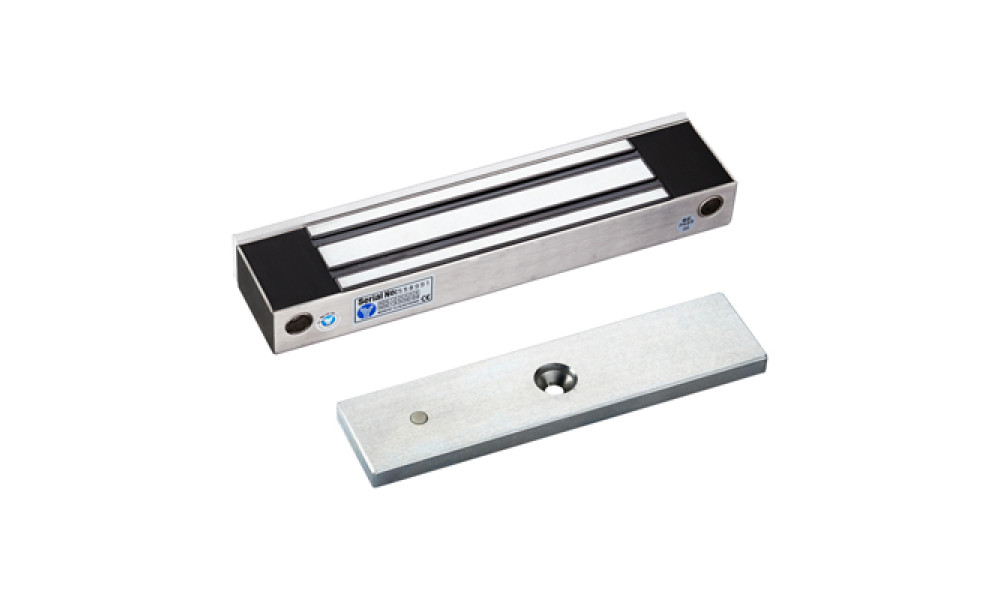

YM-350W-S – накладной влагостойкий электромагнитный замок с силой удержания до 350 кг на разрыв с датчиком состояния замка.

Компания-производитель YLI ELECTRONIC.

Предназначен для установки на металлические, стеклянные, деревянные и противопожарные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

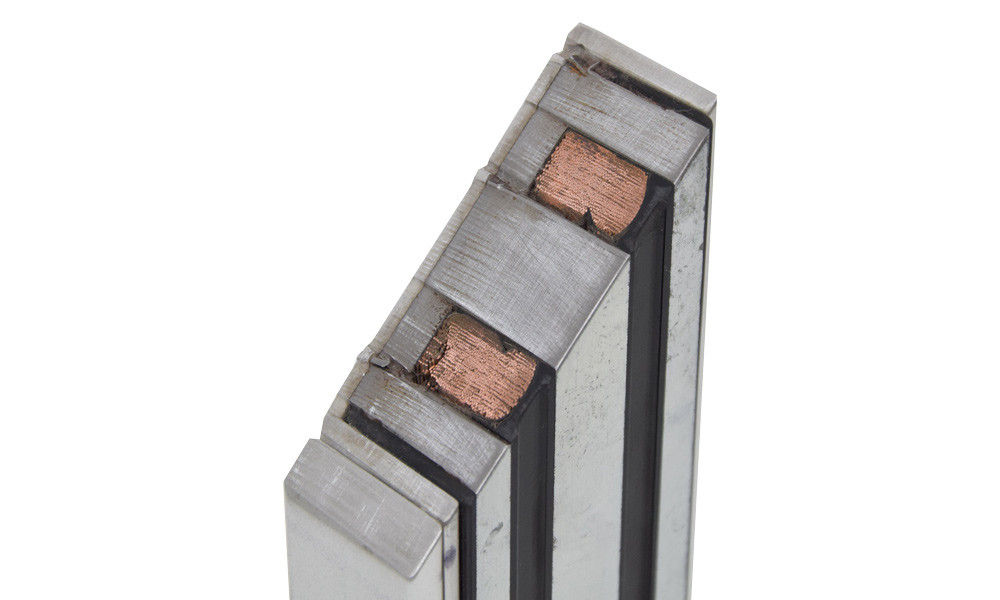

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-350W-S

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступом (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-350W-S

Сила удержания: 350 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Влагостойкость: 0~95%

Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/480mA | 24V/240mA

Класс защиты: IP68

Размеры:

замок: 227,6х52,6х28,3мм;

ответная планка: 190х45х11мм

КОМПЛЕКТАЦИЯ YM-350W-S

электромагнитный замок с крепежной планкой

ответная часть

крепежный комплект

монтажный стикер с разметкой

инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;

• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия в внутренней стороны двери для фиксации ответной планки;

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

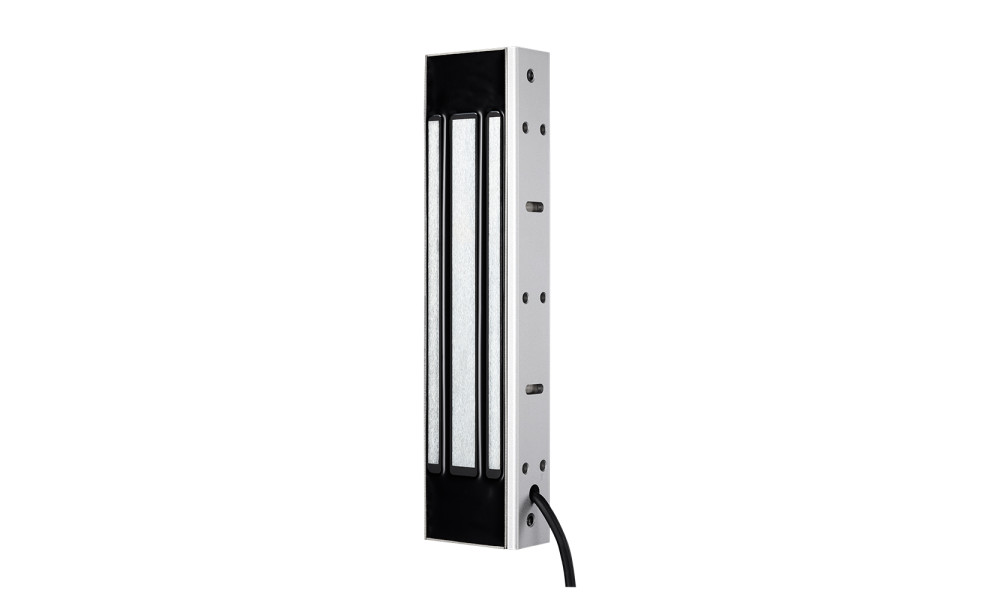

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Подключите электромагнитный замок к питанию:

(+) к красному проводу;

(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-350W-S совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
