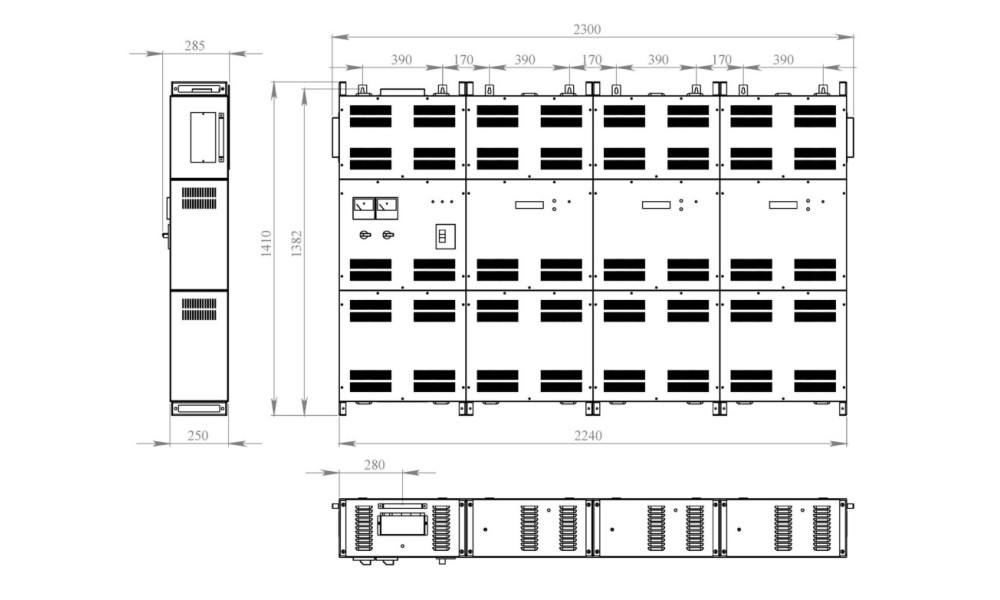

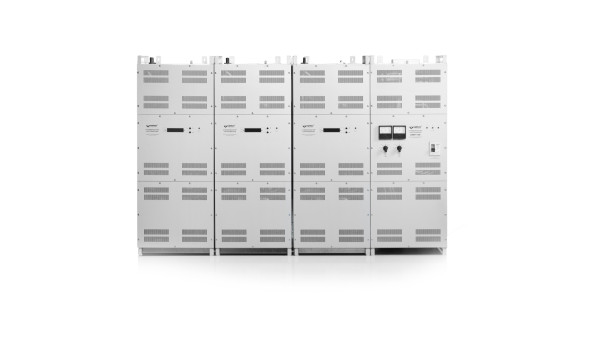

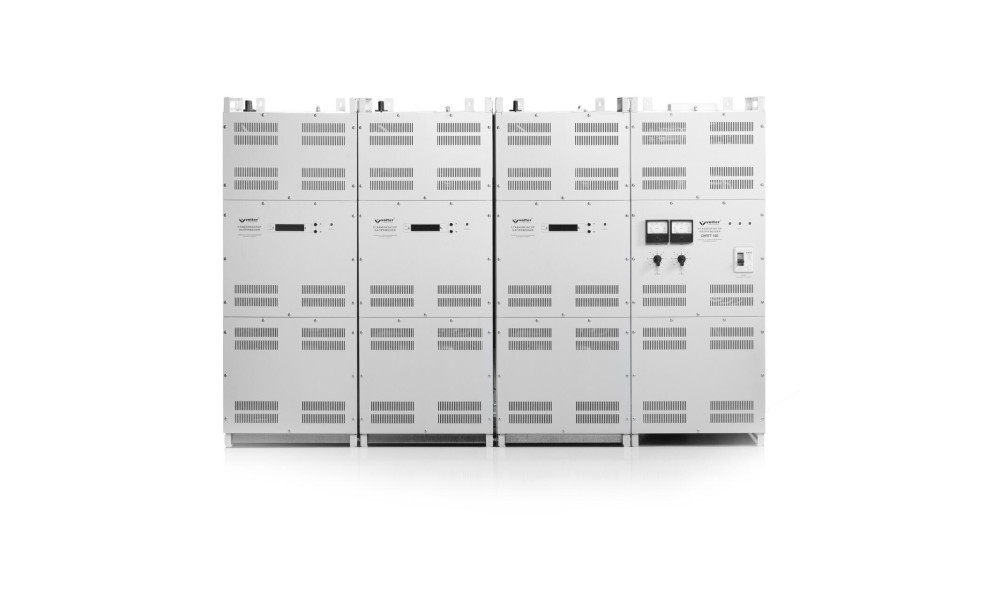

Трехфазный стабилизатор напряжения Volter (СНПТТ) 200 кВт состоит из четырех блоков – трех блоков фазной стабилизации и одного блока коммутации.

К трехфазной сети стабилизатор подключается через блок коммутации. Подключение выполняется по схеме “звезда” с обязательным нулевым проводом.

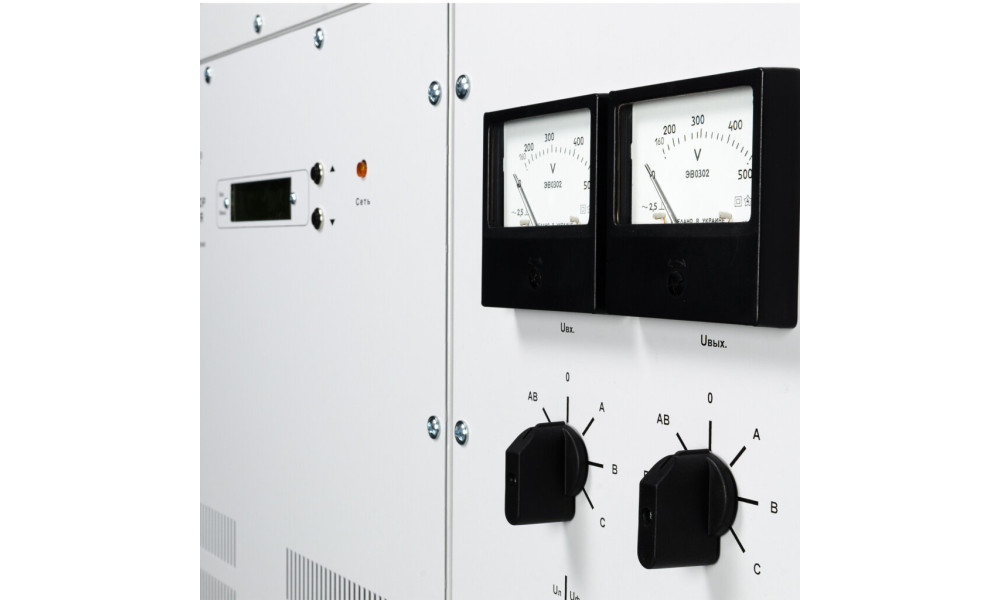

На лицевой панели блока коммутации находятся:
– автоматический выключатель;
– светодиодные индикаторы наличия входного напряжения и выходного напряжения;
– вольтметры входного и выходного напряжения;
– два переключателя вольтметров, позволяющие поочередно измерять фазное и линейное напряжение как на входе, так и на выходе стабилизатора;
– амперметр входного тока;
– переключатель амперметра по фазам.

На верхней панели фазного блока находится переключатель режимов работы, на лицевой панели – жидкокристаллический индикатор и кнопки управления.

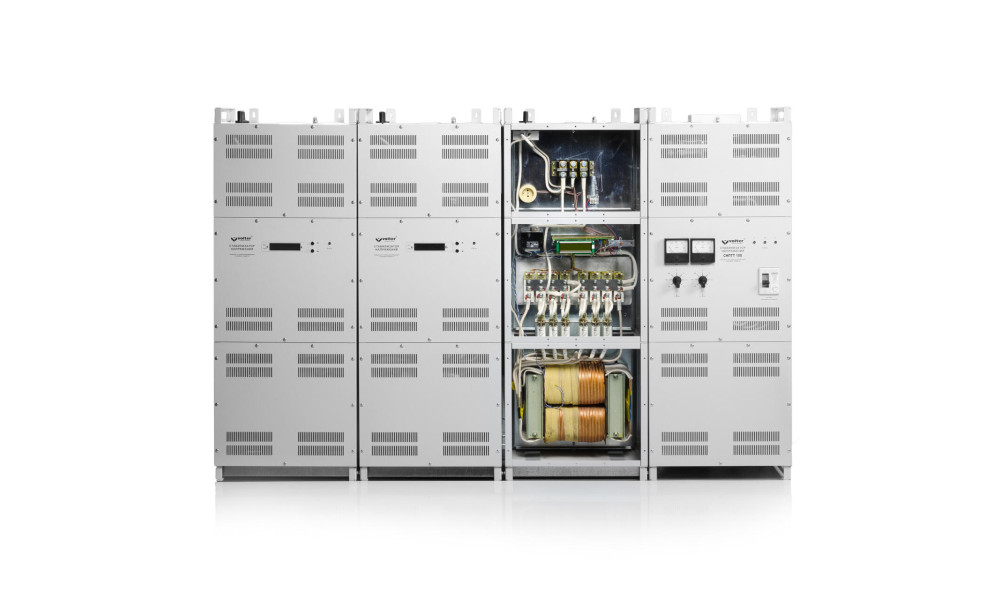

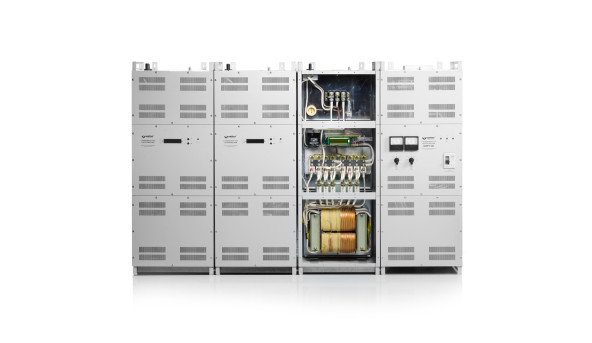

Каждый блок стабилизации фазного напряжения вольтодобавочного типа состоит из автотрансформатора с выводами, силовых ключей и контроллера напряжения. В процессе работы контроллер отслеживает изменение входного фазного напряжения и в соответствии с результатами измерения переключает силовые ключи, поддерживая стабильным магнитный поток автотрансформатора и стабильное выходное напряжение стабилизатора
