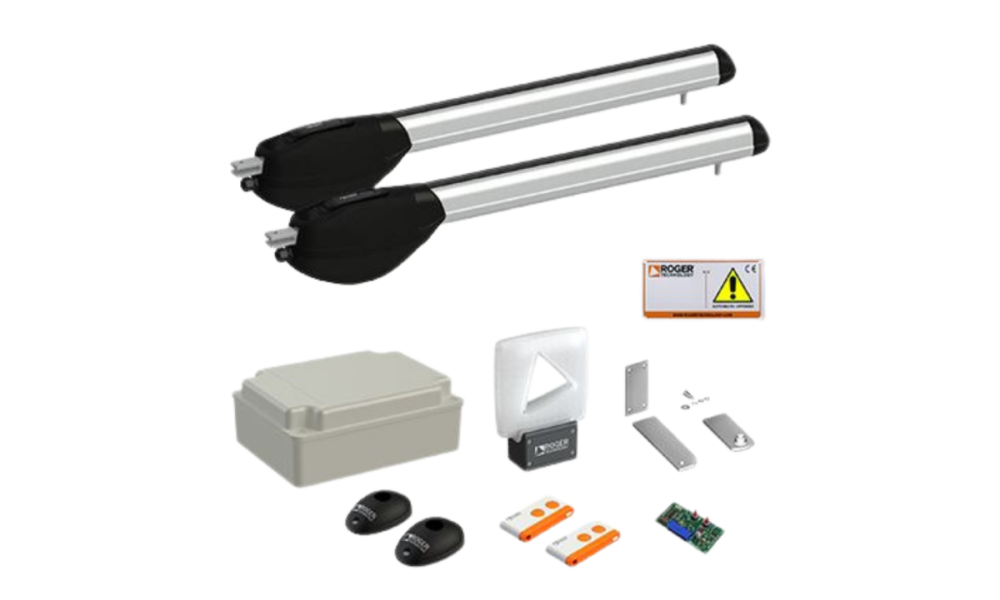

Автоматика для распашных ворот Roger Technology KIT R20/510 maxi комплект
KIT R20/510
Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.
Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.
Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания
Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.
| Модель | R20/300 | R20/500 |
| Класс защиты (IP): | 54 | 54 |
| Электропитание мотора (В/Гц): | ~220/50 | ~220/50 |
| Номинальная мощность (Вт): | 200 | 200 |
| Ток (А): | 1.1 | 1.1 |
| Интенсивность использования (%): | 50 | 50 |
| Термопредохранитель мотора (°С): | 140 | 140 |
| Линейное тяговое усилие (Н): | 400÷3000 | 400÷3000 |

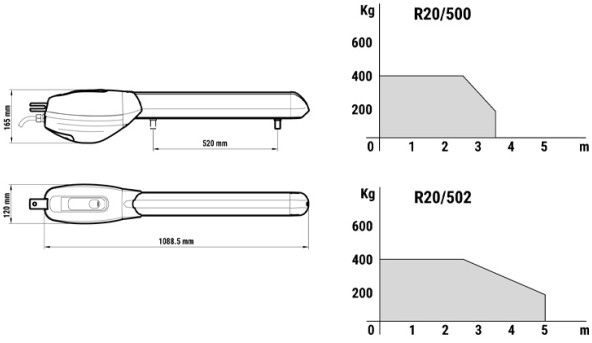

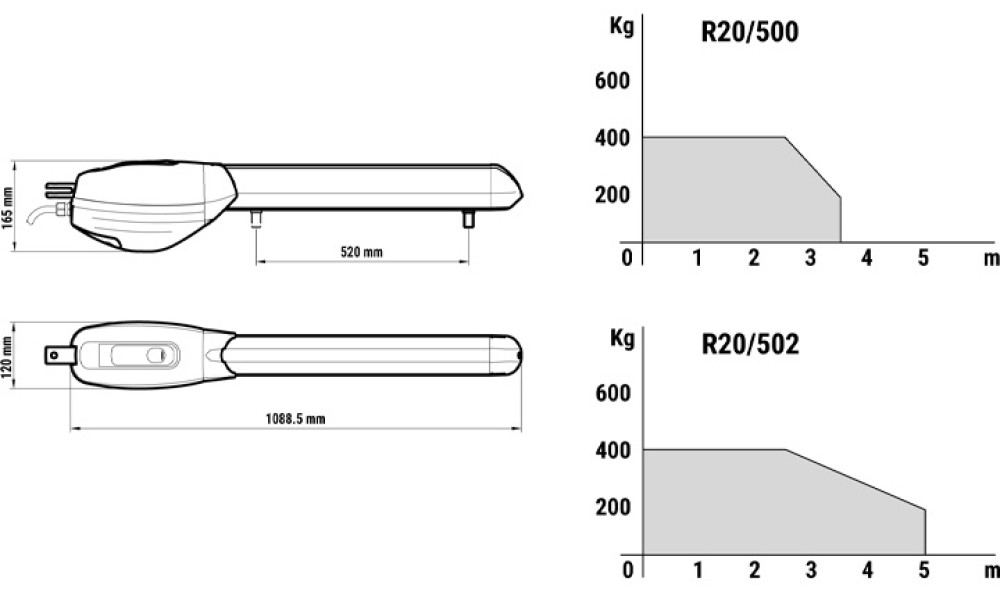

| Ход тяговой втулки (мм): | 320 | 520 |
| Скорость тяговой втулки (см/с): | 1.66 | 1.66 |
| Время открывания на угол 90° (с): | 18 | 27 |
| Масса привода (кг): | 7.2 | 7.8 |
| Диапазон рабочих температур (°С): | -25.....+70 | |

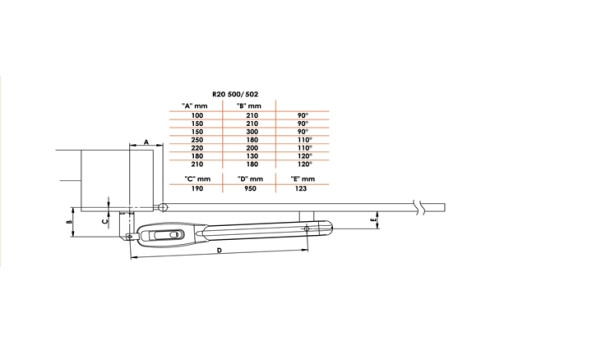

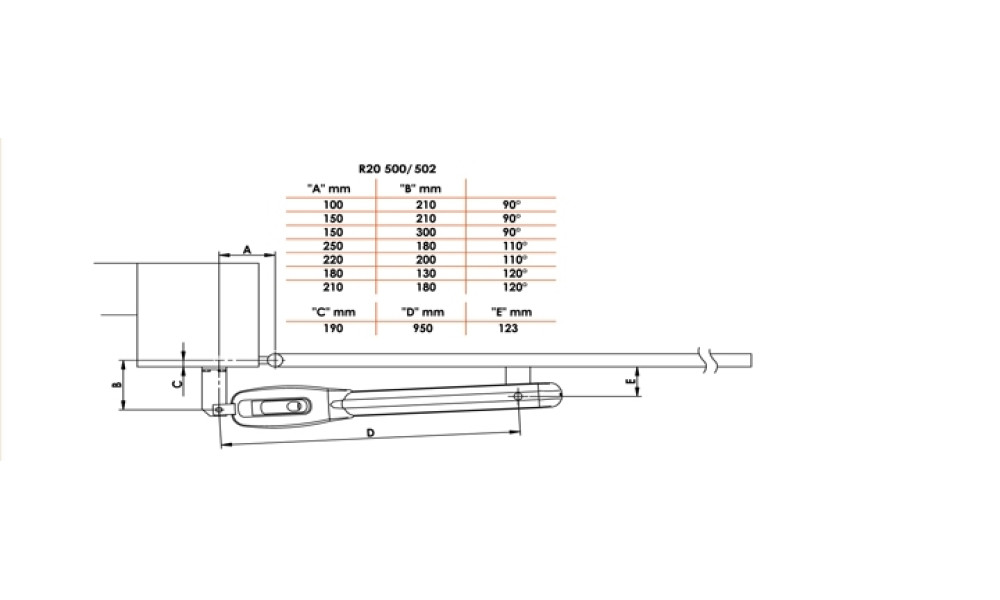

| Модель R 20 / 3… | Модель R 20 / 5… | ||||
| 80 | 170 | 90 | 100 | 210 | 90 |
| 80 | 210 | 90 | 150 | 210 | 90 |
| 100 | 200 | 90 | 150 | 300 | 90 |
| 130 | 130 | 90 | 250 | 180 | 110 |
| 120 | 140 | 100 | 220 | 200 | 110 |
| 130 | 150 | 105 | 180 | 130 | 120 |
| 150 | 100 | 120 | 210 | 180 | 120 |
| С (мм.) | D (мм.) | E (мм.) | С (мм.) | D (мм.) | E (мм.) |
| 90 | 730 | 90 | 190 | 950 | 123 |

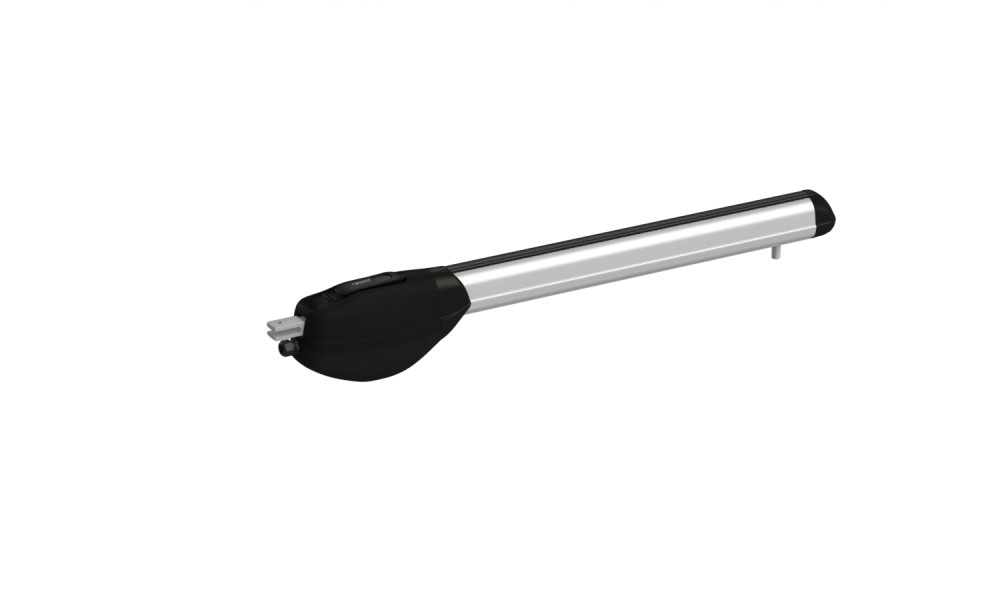

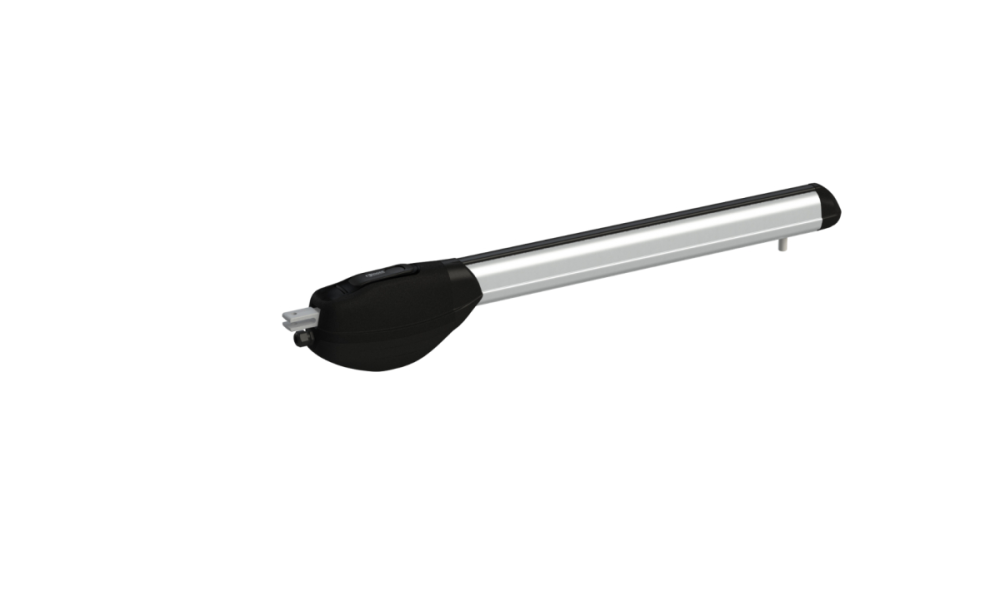

- электромеханические привода R20/500 - 2 шт
- концевые выключатели электромеханические MC770 - 2 шт

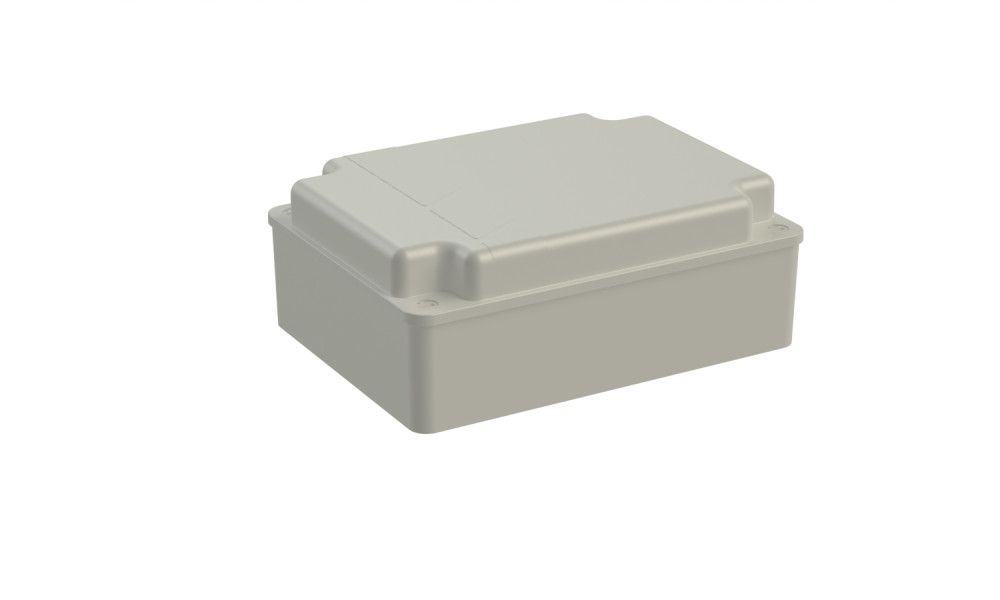

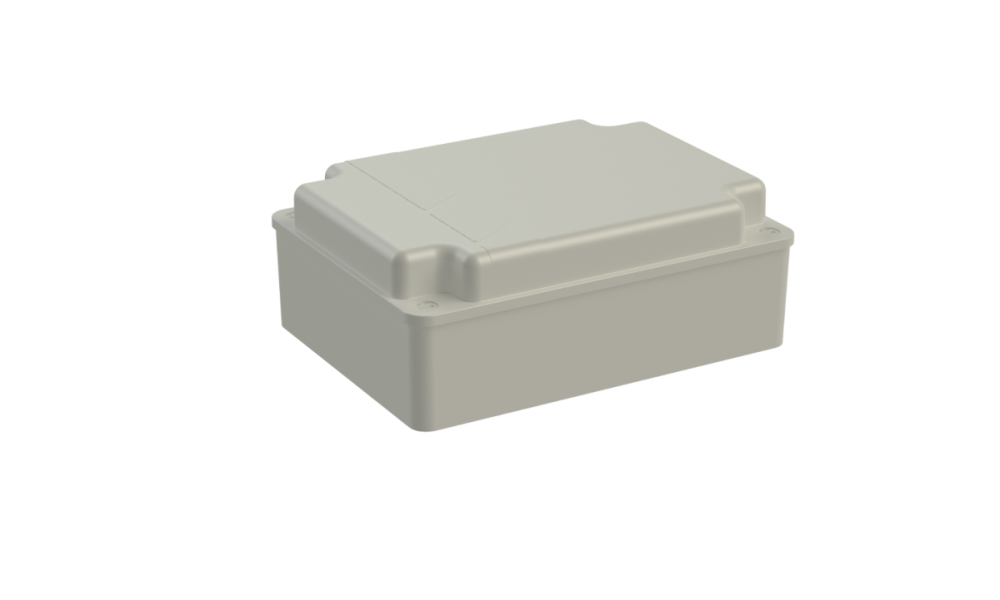

- блок управления 230В H70/200AC/BOX - 1 шт

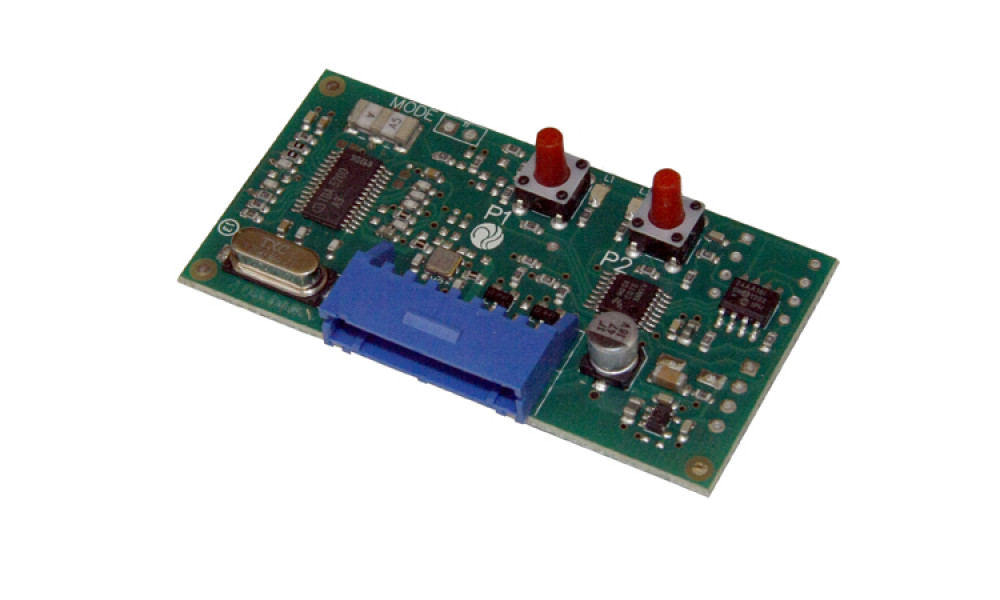

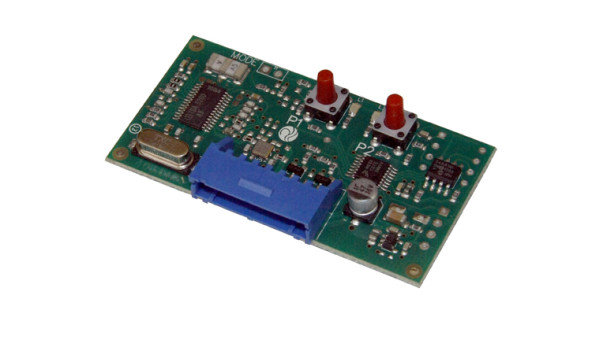

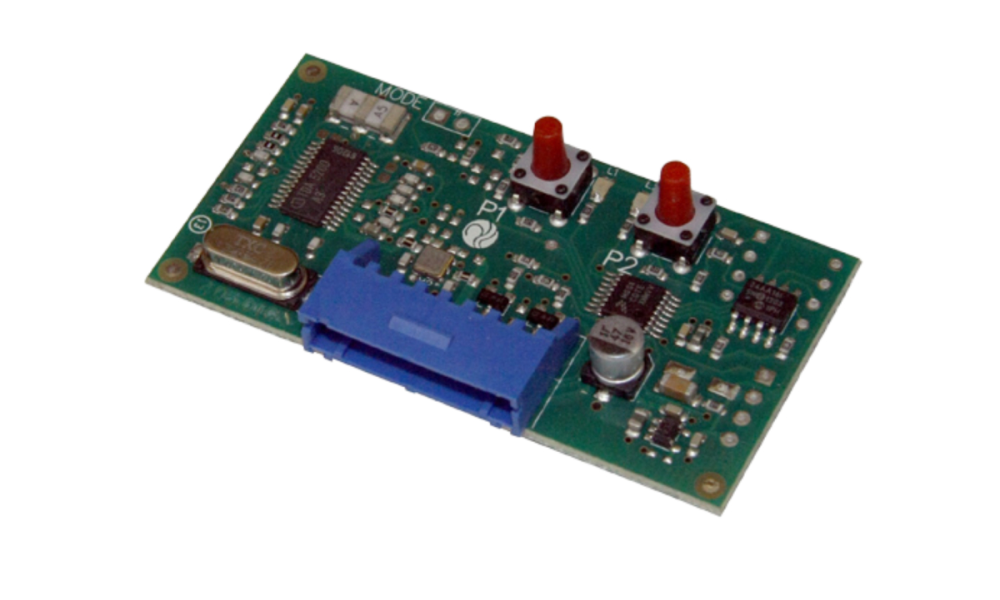

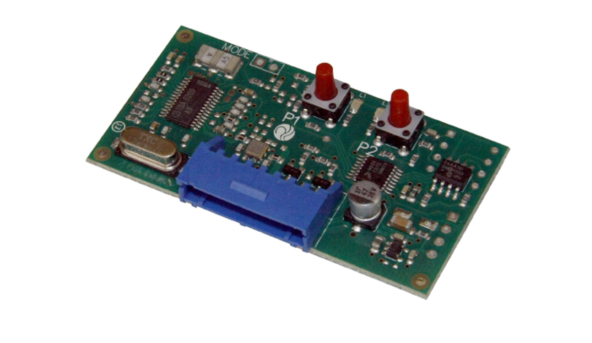

- приемник внутренний 2х канальный H93/RX22A/I - 1 шт

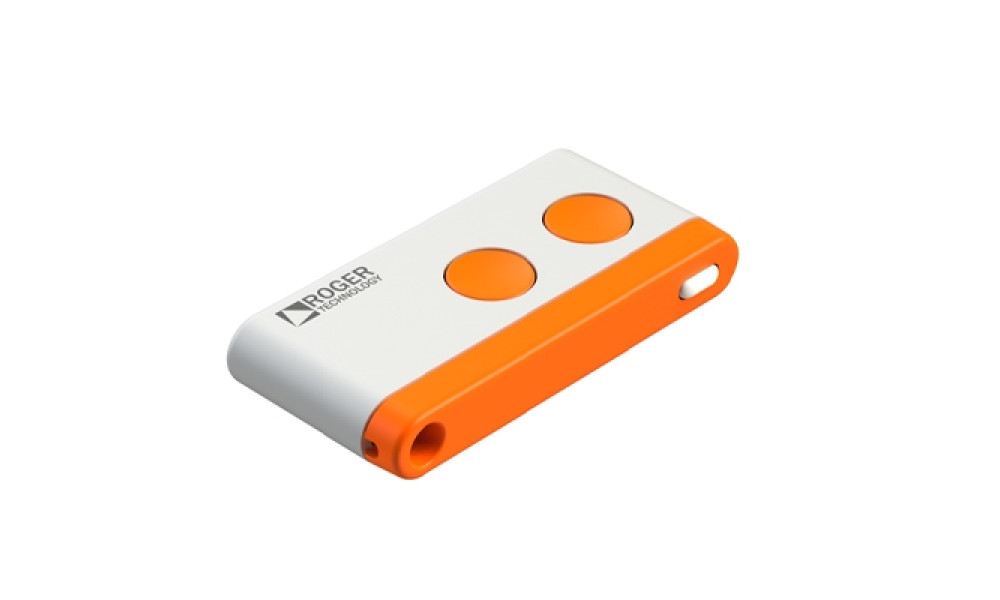

- пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт

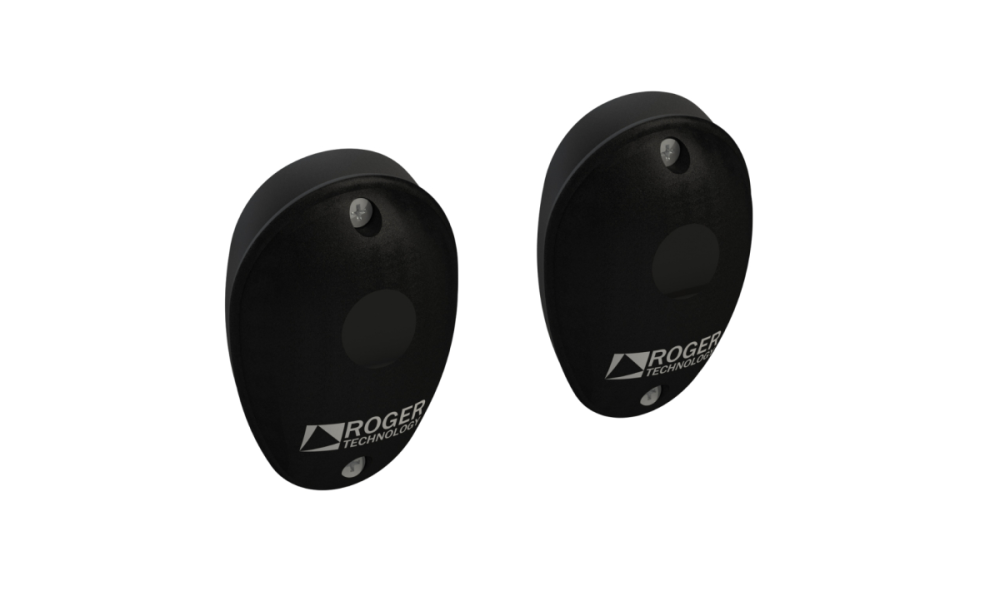

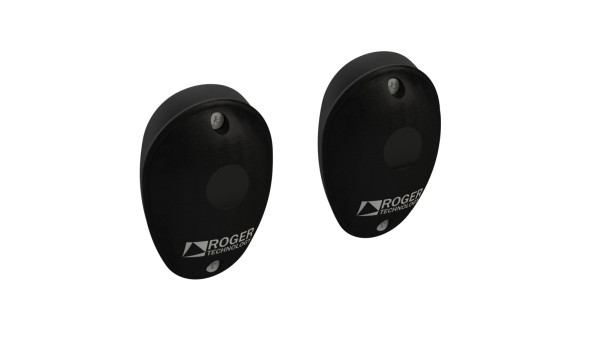

- фотоэлементы инфракрасные R90/F2ES - 1 пара

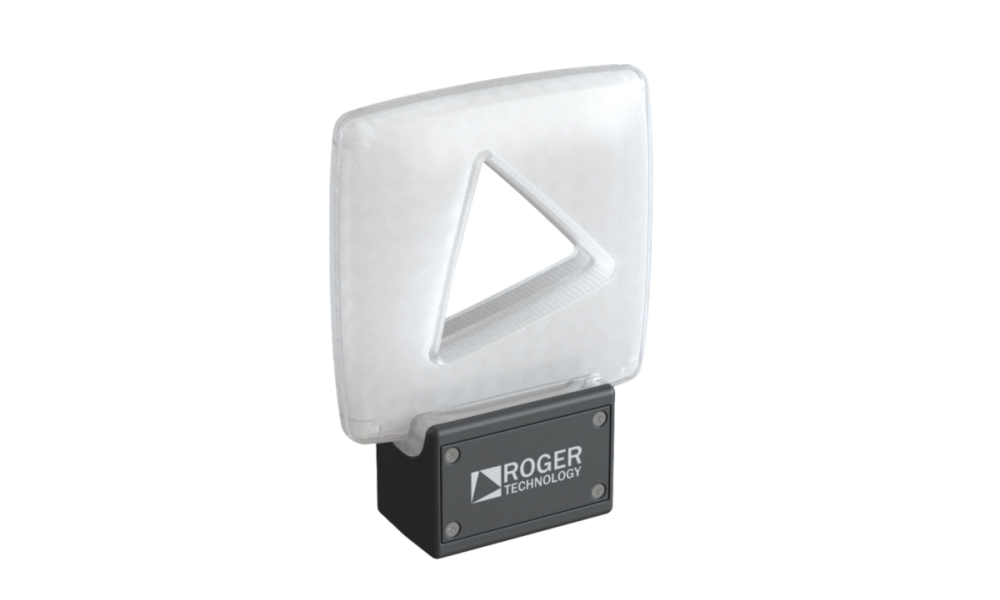

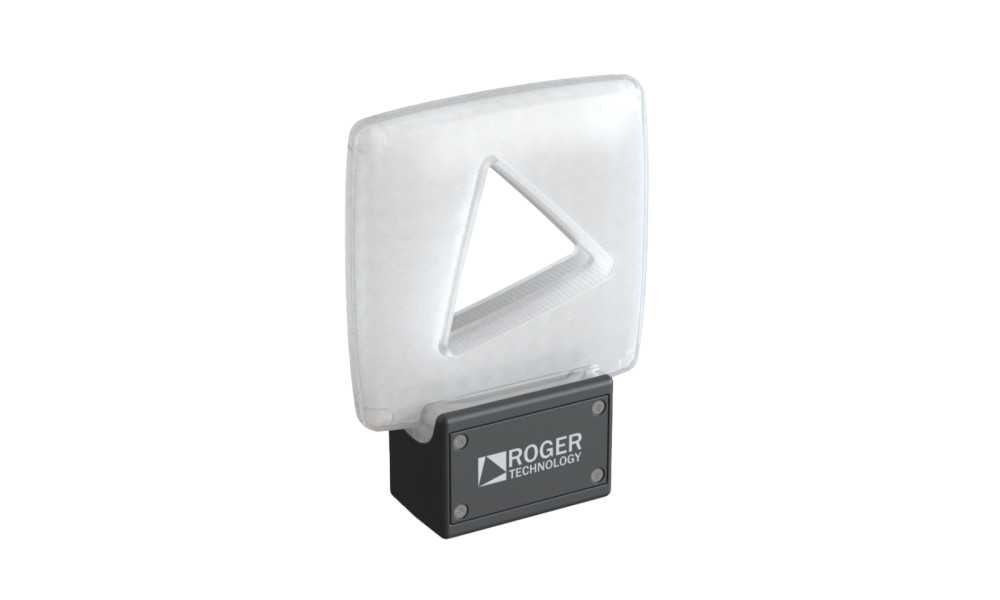

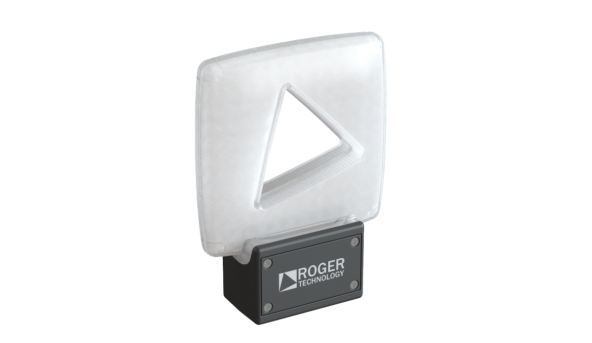

- сигнальная лампа 24V со встроенной антенной FIFTHY/230 - 1 шт
